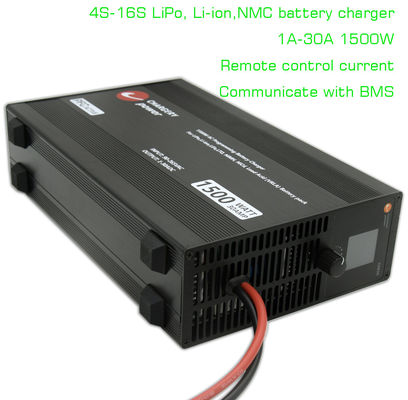

67.2V 16S ই-বাইক ই-মোটরসাইকেল ইউএভি ড্রোন 4S 8S 12S 16S 1A থেকে 30A নিয়মিত, নিম্নরূপ মাল্টিপল কেমিস্ট্রি ব্যাটারির জন্য উপযুক্ত।
ব্যাটারির ধরন | কোষের সংখ্যা | আউটপুট ভোল্টেজ/ভি | টার্মিনাল চার্জ সেল প্রতি ভোল্টেজ | চার্জ বর্তমান | টার্মিনাল চার্জ বর্তমান/এ | চার্জিং মোড | ||
মিনিট। | প্রকার | ম্যাক্স. | ||||||
লিপো | ৪এস-১৬এস | ৭-৬৮ | 2.75 | 4.2 | 4.25 | 1.০-৩০এ | ৫-৬০% | প্রি-চার্জ, সিসি/সিভি এবং বজায় রাখা |
লিথিয়াম-আয়ন | ৪এস-১৬এস | ৭-৬৮ | 2.5 | 4.1 | 4.15 | |||
জীবন | ৪এস-১৮এস | ৭-৬৮ | 2 | 3.65 | 3.7 | |||
লিটো | ৫এস-২৪এস | ৭-৬৮ | 1.5 | 2.7 | 2.7 | |||
Pb | 6S-27S | ৭-৬৮ | 1.75 | 2.4 | 2.5 | |||
- ডেল্টা ভোল্টেজ / এমভি | ||||||||
মিনিট। | প্রকার | ম্যাক্স. | ||||||
NiMH /NiCd | অটো | ৭-৬৮ ভোল্ট | 100 | 300 | 1000 | সিসি |

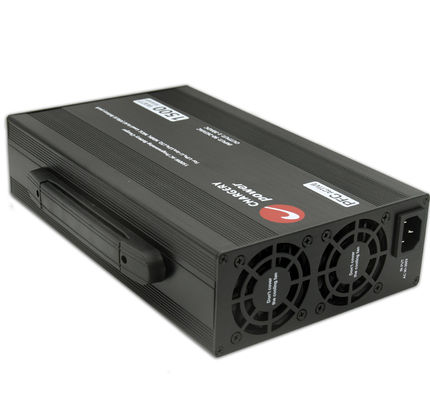

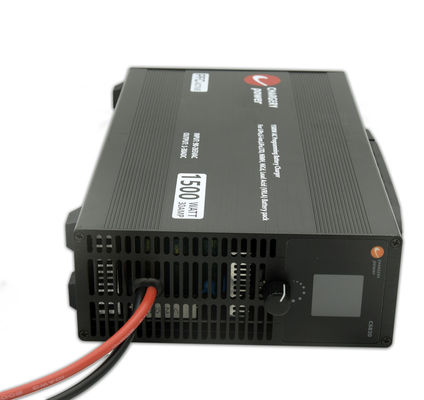

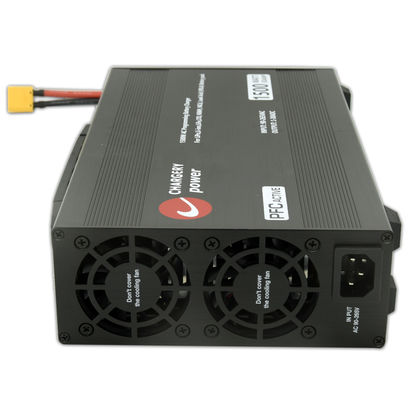

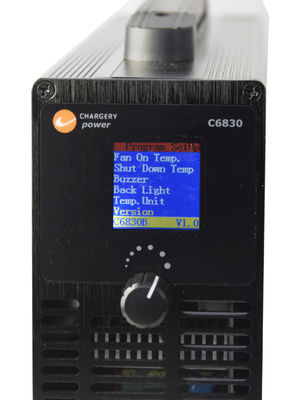

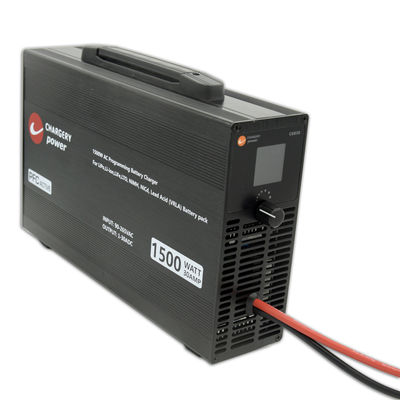

ব্যাটারি চার্জার C6830B একটি নির্ভরযোগ্য এবং উচ্চমানের চার্জিং সমাধান, যা বিশেষভাবে বৈদ্যুতিক যানবাহনের ব্যাটারি সিস্টেমের জন্য ডিজাইন করা হয়েছে।AC90V ~ 265V এ 30A এবং 1500W এ 16S লিথিয়াম ব্যাটারি পর্যন্ত চার্জ করার ক্ষমতা সহ, এটি মাত্র 68mm এর একটি কম্প্যাক্ট আকারের গর্বিত।
কাজের মোড
কাজের মোড | বর্ণনা | ব্যাটারির ধরন |
চার্জ | ব্যবহারকারীকে ব্যাটারি টাইপ নির্বাচন করতে হবে, সেল সংখ্যা সেট, চার্জ বর্তমান, শেষ বর্তমান, সেল প্রতি শেষ ভোল্টেজ, পুনরায় আরম্ভ চার্জ এবং স্বয়ংক্রিয় চার্জ, 5 ফেজ চার্জ ব্যাটারি কোন SOC | LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/lead acid/VRLA |
চার্জ পুনরায় চালু করুন | পুনরায় চালু চার্জ সক্রিয় করুন, যখন ব্যাটারি ভোল্টেজ 5% কমে, চার্জিং আবার শুরু হবে | |
স্বয়ংক্রিয়ভাবে চার্জ | স্বয়ংক্রিয় চার্জ সক্রিয় করুন, কিছু সেট করার প্রয়োজন নেই, যখন ব্যাটারি চার্জার সংযোগ, চার্জার স্বয়ংক্রিয়ভাবে প্রাক সেটিংস অনুযায়ী চার্জ শুরু হবে | |
রিমোট কন্ট্রোল চার্জ | বাহ্যিক ডিভাইস নিয়ন্ত্রণ চার্জিং বর্তমান, শুরু বা বন্ধ | |
পাওয়ার সাপ্লাই | কাজ হিসাবে SMPS, PSU, আউটপুট ভোল্টেজ এবং বর্তমান সেট করা যেতে পারে | চার্জারের সাথে কোনো ব্যাটারি সংযুক্ত করবেন না |
বৈশিষ্ট্য
.
দুটি মডেল পাওয়া যায়
ফাংশন বর্ণনা | মডেল | |
C6830A | C6830B | |
1.রিমোট কন্ট্রোলবাহ্যিক ডিভাইস দ্বারা চার্জ বর্তমান। | √ | |
2. স্বয়ংক্রিয়ভাবে চার্জিং শুরু করুন (অটো চার্জমোড) এসি উৎস এবং চার্জার ব্যাটারি সংযোগ করার পরে | √ | |
3.চার্জ পুনরায় চালু করুনযখন ব্যাটারি ভোল্টেজ 5-10% কমে যায় | √ | |
4.স্বাভাবিক চার্জমোড, সেটআপ ব্যাটারি টাইপ, সেল সংখ্যা এবং সমস্ত চার্জ পরামিতি | √ | √ |
5.পাওয়ার সাপ্লাই মোড, 10-60 ভোল্ট সামঞ্জস্যযোগ্য, 5-30A সামঞ্জস্যযোগ্য | √ | √ |
6.বিএমএসের সাথে যোগাযোগ করুন,চার্জ বর্তমান চার্জ BMS দ্বারা নিয়ন্ত্রিত, কোন সেল ভোল্টেজ থেকে ওভার চার্জ প্রতিরোধ | √ | √ |
স্পেসিফিকেশন
ইনপুট প্যারামিটার | মূল্য |
নামমাত্র ভোল্টেজ | AC110 / 220V |
ভোল্টেজ অনুমোদিত | AC90 ~ 265V |
নামমাত্র ফ্রিকোয়েন্সি | 50/60Hz |
অনুমোদিত ঘন ঘন | ৪৭-৬৩ হার্জ |
সর্বাধিক আরএমএস বর্তমান | 18A @90V, 7.5A @220V |
কার্যকারিতা | ৯৪% ৬৫% লোড এবং ২২০ ভ্যাক ইনপুট |
সক্রিয় পিএফসি | PF>0.99 90VAC এবং 100% লোড; PF>0.97 220VAC এবং 100% লোড |
আউটপুট প্যারামিটার | মূল্য |
এসএমপিএস হিসাবে ভোল্টেজ রেঞ্জ | 10 ~ 60V প্রোগ্রাম করা |
ভোল্টেজ নির্ভুলতা | ±১% |
এসএমপিএস হিসাবে বর্তমান পরিসীমা | 5 ~ 30A প্রোগ্রাম করা |
বর্তমান নির্ভুলতা | ±১% |
চার্জ ভোল্টেজ | ৭-৬৮ ভোল্ট নিয়মিত |
চার্জ বর্তমান | 1-30A নিয়মিত |
শক্তি | সর্বোচ্চ ১৫০০ ওয়াট। |
রিপল ভোল্টেজ | ১৫০ এমভি |
চার্জিং কার্ভ
সর্বোচ্চ ব্যাটারি সুরক্ষার জন্য, চার্জ করার আগে, চার্জার ব্যাটারি ভোল্টেজ সনাক্ত করে এবং এটি আপনার সেটিংসের সাথে মেলে তা নিশ্চিত করে। যদি মেলে না, চার্জ শুরু করবেন না,যদি হ্যাঁ তবে ব্যাটারি গভীরভাবে নিষ্কাশিত ছিল, তাই চার্জার প্রাক চার্জ এটা, তারপর সিসি চার্জ শুরু বা না. CV চার্জ চেয়ে, তারপর আপনার শেষ বর্তমান সেটিং অনুযায়ী স্বয়ংক্রিয়ভাবে চার্জিং বন্ধ, আপনি যে কোন SOC স্তরে ব্যাটারি চার্জ করতে পারেন,যেমন 90% বা 95% কেবলমাত্র শেষ ভোল্টেজ সেট করে. যদি আপনি চার্জ পুনরায় চালু সেট হ্যাঁ, যখন ব্যাটারি ভোল্টেজ শেষ ভোল্টেজের 5% এ ড্রপ, স্বয়ংক্রিয়ভাবে চার্জ পুনরায় চালু.
প্রয়োগ
অপারেশন
চার্জার ব্যবহার করতে,
সতর্কতা
"পাওয়ার সাপ্লাই" মোডে ব্যাটারি চার্জ করবেন না। এটি নিরাপদ নয় এবং ব্যাটারি সম্পূর্ণ চার্জ হলেও চার্জারটি চার্জ করা বন্ধ করবেন না।
সুরক্ষা
সুরক্ষা প্রকার | সুরক্ষা থ্রেশহোল্ড/সর্বোচ্চ মান, অপারেশন |
ওভার ভোল্টেজ সুরক্ষা | ২ ভোল্টের উপরে সেটিং, চার্জিং বন্ধ করুন |
ভোল্টেজ সুরক্ষা অধীনে | প্রিচার্জ পরে 2V সেটিং অধীনে, চার্জ করবেন না |
অতিরিক্ত বর্তমান সুরক্ষা | 2A সেটিং অতিক্রম করুন, চার্জিং বন্ধ করুন |
অতিরিক্ত চার্জ পাওয়ার সুরক্ষা | ১৫০০ ওয়াটের বেশি, চার্জিং বন্ধ করুন |
অতিরিক্ত তাপমাত্রা সুরক্ষা | ওভার সেটিং, চার্জিং বন্ধ করুন |
শর্ট সার্কিট সুরক্ষা | 1 সেকেন্ডের জন্য আউটপুট উপর শর্ট সার্কিট |
অ্যান্টি স্পার্ক - ক্ষতিগ্রস্ত থেকে টার্মিনাল রক্ষা | চার্জারের সাথে ব্যাটারি সংযুক্ত করুন, স্পার্ক ঘটবে না |
ব্যাটারি সংযোগ বিপরীত | যখন ব্যাটারিটি ব্যাকগ্রাউন্ডে সংযুক্ত করা হয়, ভোল্টেজ দেখাবে না, চার্জ করবে না, |
চার্জারটি BMS16T বা BMS16P এর সাথে ফিট, যা ব্যাটারি ম্যানেজমেন্ট সিস্টেম, প্রতিটি সেল ভোল্টেজ, ব্যাটারি ভোল্টেজ, চার্জ এবং ডিসচার্জ বর্তমান পর্যবেক্ষণ করতে পারে,ব্যাটারির তাপমাত্রা এবং 8S থেকে 16S ব্যাটারি প্যাকের প্রতিটি কোষের প্রতিবন্ধকতা.
এসি প্লাগ এবং ডিসি সংযোগকারীগুলি কাস্টমাইজ করা যায়, নীচেরটি ঐচ্ছিক, যদি আপনার বিশেষ প্রয়োজনীয়তা না থাকে তবে আমরা আপনাকে স্ট্যান্ডার্ড এসি প্লাগের সাথে সাধারণ এসি তারের শিপিং করব।এবং ডিফল্ট সংযোগকারী XT90 পুরুষ, XT90 মহিলা সংযোগকারী আপনি একসাথে জাহাজ, তাই আপনি আপনার ব্যাটারি সংযোগকারী মেলে ডিসি তারের প্রসারিত করতে পারেন, ডিসি তারের দৈর্ঘ্য 1 মিটার কম হওয়া উচিত, এবং 14AWG অন্তত।
প্যাকেজ
মডেল | ব্যাটারি টাইপ/সেল সংখ্যা | চার্জ বর্তমান | চার্জ পাওয়ার ম্যাক্স. | বিএমএসের সাথে সামঞ্জস্যপূর্ণ |
C6050 | ৫এস-১৪এস লাইফ, এবং অন্যান্য | ১-৫৫এ | ৩০০০W | BMS8T, 16T |
C3060 | ১এস-৮এস লাইফ, এবং অন্যান্য | ১-৬০এ | ১৫০০ ওয়াট | BMS8T |
C6830 | 4S-16S Li-ION&LiFe, এবং অন্যান্য | ১-৩০ এ | ১৫০০ ওয়াট | BMS16T |
C10325 | 4S-24S Li-ION&LiFe, এবং অন্যান্য | ১-২৫এ | ১৫০০ ওয়াট | BMS24T |
C4012B | ১এস-১২এস লি-আইওন এবং লাইফ, এবং অন্যান্য | এসি ইনপুট এ 1-40A | ১৫০০ ওয়াট | ব্যালেন্স বর্তমান 1.2A বা 2A |
0.1-20A DC ইনপুট এ | ১৫০০ ওয়াট | ০.১-৪০ এ এ 100W এ স্রাব |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি চার্জারের নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার পরীক্ষা এবং মানের চেক করতে স্বাগত জানাই। মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ নমুনা প্রস্তুতের জন্য 3-5 দিন, ভর উত্পাদনের জন্য 5-10 কার্যদিবস।
Q3. আপনার কি OEM অর্ডারের জন্য কোন MOQ সীমা আছে?
উত্তরঃ কম MOQ, নমুনা চেক করার জন্য 1pc উপলব্ধ।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 3-5 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
Q5. চার্জার অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, আপনি নমুনা নিশ্চিত করুন এবং আনুষ্ঠানিক আদেশের জন্য আমানত করুন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। চার্জার প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ, আমাদের উৎপাদন শুরু করার আগে দয়া করে আমাদের আনুষ্ঠানিকভাবে জানান।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য ২ বছরের ওয়ারেন্টি দিই।
প্রশ্ন ৮। ত্রুটিযুক্তদের সাথে কীভাবে আচরণ করা যায়?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন লাইট পাঠাব নতুন অর্ডার দিয়ে ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
Q9. এলসিডিতে ভোল্টেজ এবং বর্তমানের রিডিং কেন সঠিক নয়?
উত্তরঃ ভোল্টেজ এবং বর্তমান জাহাজ আগে calibrated হয়, অন্যথায় চার্জার কাজ করে না, তাই দয়া করে আউটপুট তারের সংযোগ চেক করুন, যখন SMPS এবং আপনার ডিভাইসের মধ্যে দূরত্ব একটি সমস্যা,দয়া করে এসি ক্যাবল বাড়িয়ে দিন ডিসি ক্যাবল বাড়িয়ে দিবেন না (আউটপুট ক্যাবল). 1 মিটার (10AWG) আউটপুট ক্যাবলের দৈর্ঘ্য প্রস্তাবিত, 1 মিটারের বেশি, বিশেষ করে 30A 1500W এ ভোল্টেজ এবং বর্তমানের নির্ভুলতা প্রভাবিত করবে।
প্রশ্ন ১০, আমার ব্যাটারি চার্জ করো না কেন?
উত্তরঃ যদি এলসিডিতে ব্যাটারি ভোল্টেজ রিডিং সেট করা থাকে, বা ব্যাটারিটি অতিরিক্ত নির্গত হয়, অথবা সেল গণনা সেটিং ভুল হয়, অথবা ব্যাটারি সংযোগ হারিয়ে যায়, চার্জারটি চার্জ হয় না।তাই ব্যাটারি সংযোগ চেক করুন, প্রথমে নিশ্চিত করুন যে এলসিডিতে ভোল্টেজ রিডিং প্রকৃত ব্যাটারি ভোল্টেজের কাছাকাছি, যদি না চার্জারটি চার্জ না হয়, যদি হ্যাঁ হয় তবে দয়া করে চার্জ পরামিতিগুলি সেট করুন এবং তারপরে চার্জ শুরু করুন।
প্রশ্ন ১১। চার্জারটি কি অন্য ব্র্যান্ডের বিএমএসের সাথে যোগাযোগ করতে পারে?
উত্তরঃ হ্যাঁ, চার্জারে একটি কন্ট্রোল পোর্ট আছে, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন ১২। চার্জিংয়ের সময় কোন সেল ওভার চার্জ হওয়া থেকে কিভাবে রক্ষা করবেন?
A1: BMS এর সাথে সামঞ্জস্যপূর্ণ, BMS চার্জিং সার্কিট সংযোগ বিচ্ছিন্ন করে চার্জিং বন্ধ করে দেয়, যেমন সংযোগ বিচ্ছিন্ন DCC, রিলে, SSR। ব্যাটারি সুইচার।
A2: চার্জারি BMS, BMS নিয়ন্ত্রণ চার্জিং বর্তমান শূন্য পর্যন্ত সঙ্গে সামঞ্জস্যপূর্ণ. বারবার চার্জিং বন্ধ করবেন না, এবং DCC, রিলে, SSR, কোন সুইচ সংরক্ষণ.
প্রশ্ন ১৩। বিএমএস ছাড়া চার্জার কি একা কাজ করতে পারে?
উঃ হ্যাঁ, কিন্তু ব্যাটারি হয়তো চার্জ হয়ে গেছে।
প্রশ্ন ১৪। চার্জার কি প্রতিটি সেলের ভোল্টেজ পর্যবেক্ষণ করতে পারে?
উত্তরঃ না, চার্জারটি মোট ব্যাটারি ভোল্টেজ এবং চার্জিং কারেন্ট মনিটর করে, প্রতিটি সেল ভোল্টেজ মনিটর করতে পারে না, তাই বিএমএস বা অন্য সুরক্ষা বোর্ডের সাথে চার্জিংয়ের সময় ব্যাটারি নিরাপদ নয়।
Q15. চার্জারটি কি বহিরাগত ডিভাইস দ্বারা নিয়ন্ত্রিত হতে পারে?
উত্তরঃ হ্যাঁ, বাহ্যিক ডিভাইস চার্জিং বর্তমান নিয়ন্ত্রণ করতে পারেন এমনকি চার্জিং বন্ধ. এটা শুধুমাত্র একটি সংস্করণ জন্য.
Q16।চার্জারটি প্লাগ অ্যান্ড প্লে ফাংশনের সাথে সামঞ্জস্যপূর্ণ?
উত্তরঃ হ্যাঁ, যদি আপনি চার্জিং এবং 1 মিনিটের বেশি সময় চার্জ করার সময় "স্বয়ংক্রিয় চার্জিং" এ সেট করেন, চার্জার সেটিংস মনে রাখবে। পরের বার আপনি চার্জারের সাথে ব্যাটারি সংযুক্ত করলে,এটি স্বয়ংক্রিয়ভাবে পূর্ববর্তী সেটিংস ব্যবহার করে চার্জ হবেএই মোডকে অটো চার্জিং মোড বলা হয়, যা স্বাভাবিক বা সাধারণ চার্জারের মতো কাজ করে।
কোম্পানির সুবিধা
উচ্চ ক্ষমতা এবং উচ্চ দক্ষতা সঙ্গে চার্জার এবং শক্তি সরবরাহ ZVS / ZCS এবংসিঙ্ক্রোনিক সংশোধন৯৪%উচ্চ দক্ষতা. MCU আউটপুট ভোল্টেজ এবং বর্তমান নিয়ন্ত্রণ করে, যা সবচার্জিং পরামিতিপ্রোগ্রাম করা হবে.
বিএমএসের উচ্চ নির্ভুলতা রয়েছে এবং এটি ১২-বিট বা ১৬-বিট এডিসি ব্যবহার করে সেল ভোল্টেজ, চার্জ এবং ডিসচার্জ বর্তমান এবং ব্যাটারির তাপমাত্রা পরিমাপ করে।
চার্জিং বিএমএস এবং চার্জার একে অপরের সাথে যোগাযোগ করে, ওপেন ডিসিসি বা রিলেয়ের মাধ্যমে চার্জিং বন্ধ করার প্রয়োজনীয়তা দূর করে।চার্জিং সময়এবংব্যাটারির আয়ু বাড়ায়, কোন সেল তার সর্বোচ্চ ভোল্টেজ পৌঁছে যখন চার্জিং বন্ধ করার জন্য ডিসিসি বা রিলে ইনস্টল করার প্রয়োজন ছাড়া।
চার্জারি একটি কোম্পানি যা ইউএভি (আরসি মডেল, বড় ড্রোন) এবং ইভি (ই-বাইক, ই-মোটরসাইকেল, ই-স্কুটার) বাজারে প্রায় অনন্য। আমরা একই সাথে উচ্চ-ক্ষমতা এসি চার্জার এবং বিএমএস ইউনিটগুলি তৈরি করেছি।
২০০৬ সাল থেকে আমরা উচ্চ ক্ষমতাসম্পন্ন চার্জার (৬০ এ ৩০০০ ওয়াট পর্যন্ত) তৈরিতে মনোনিবেশ করছি।ব্যালেন্স চার্জার(এসি ইনপুট, ডিসি ইনপুট, এবং এসি/ডিসি ডুয়াল ইনপুট), এবং 800A BMS ইউনিট 24S পর্যন্ত LiPo/LiFe/LiTO ব্যাটারির জন্য।
চার্জিং চার্জার LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD, এবং Pb (লিড এসিড, VRLA ব্যাটারি) সহ যে কোনও ধরণের রাসায়নিক ব্যাটারি চার্জ করতে পারে।চার্জ বর্তমান,শেষ ভোল্টেজ, এবংশেষ বর্তমানসব প্রোগ্রাম করা যাবে, এবং চার্জার অ্যান্টি-স্পার্ক বৈশিষ্ট্য এবংবিপরীত মেরুতা সুরক্ষাযখন উচ্চ ভোল্টেজ ব্যাটারি চার্জার বা ইনভার্টার/লোডারের সাথে সংযুক্ত থাকে।
চার্জিং বিএমএস ইউনিট 800A পর্যন্ত চার্জ এবংস্রাব প্রবাহ, বিশেষভাবে ডিজাইন করাডিসি কন্টাক্টর(ডিসিসি) যার মধ্যে একটি সার্জ দমনকারী সার্কিট রয়েছে।
